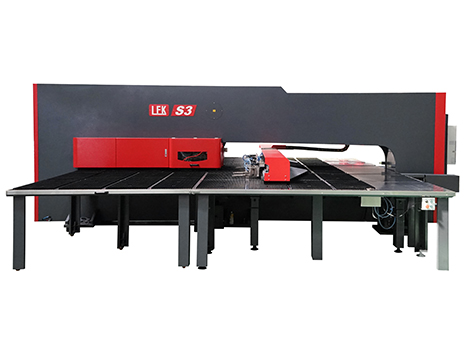

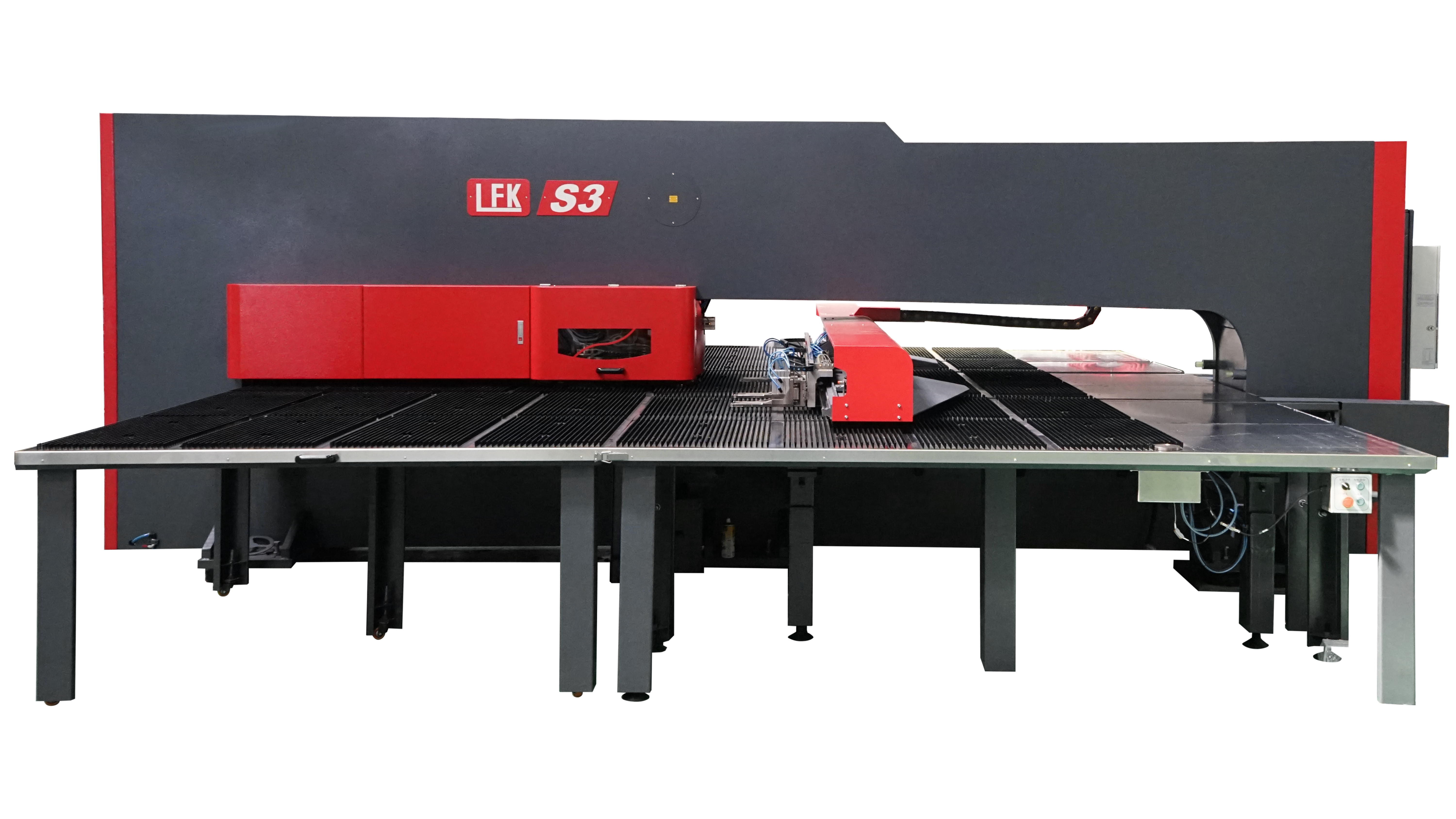

S3-1225
S系列全電動伺服轉塔沖床
咨詢熱線
400-830-6398

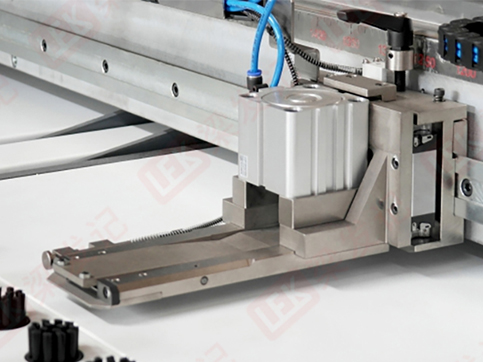

浮動式氣動夾鉗
特有浮動式夾鉗設計，可夾緊不同平直度的板材，精度?、耐?。

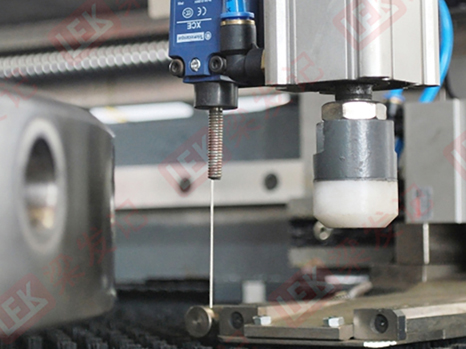

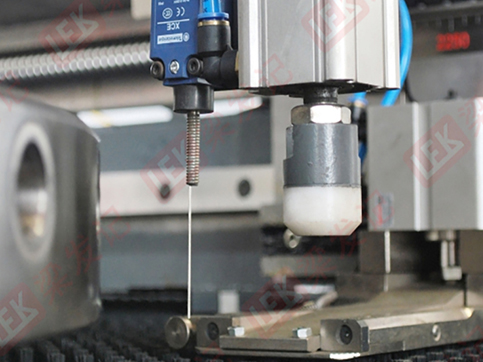

板材彎曲感應器
有效的防?了板材彎曲所導致的錯誤沖打。

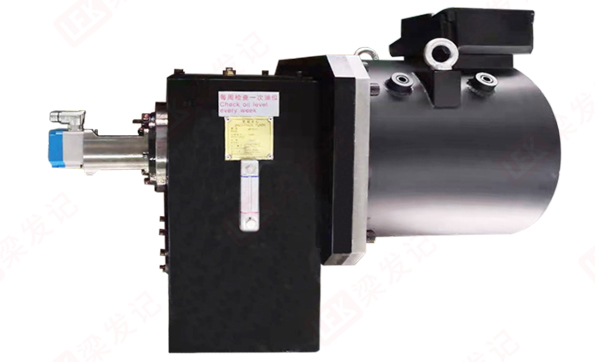

新一代高性能水冷伺服馬達
以伺服馬達控制沖桿行程的工作方式與以往的機械式、液壓式相比,屬于全新概念的數控式?jīng)_孔機。透過對軸速的最佳設定來提高精確度。

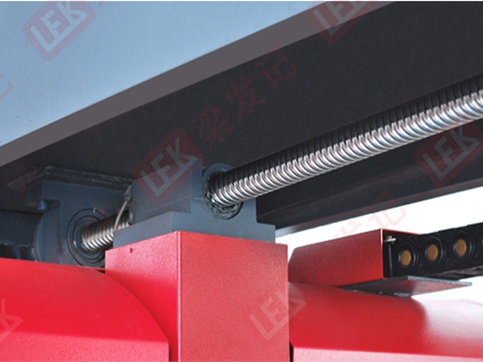

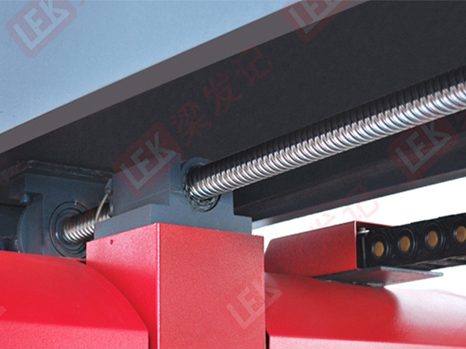

Y軸驅動與設計
Y軸采?德國品牌滾珠絲桿和導軌；Y軸上置式設計，避免廢料掉落損壞絲桿，保養簡易。

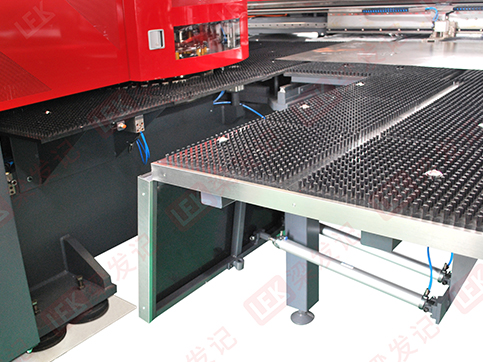

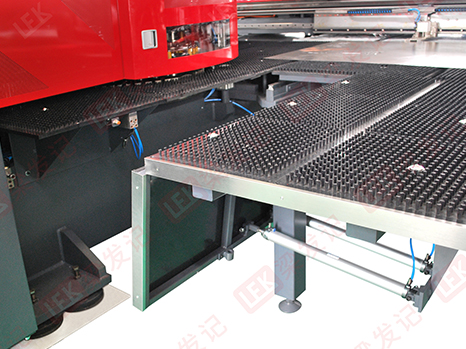

氣動工作臺滾珠
?動升降?作臺，可快速?便更換轉盤模具。

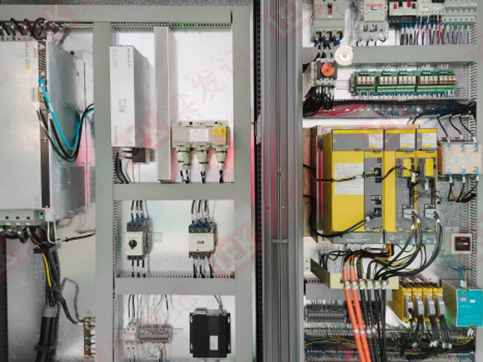

電?元件
電?元件采?國外進?或合資產品，符合國際 標準，安全可靠電柜的布線合理、清晰，便于維 修或排除故障，散熱效果好。
看看哪款切割機適合你
*本頁面所展示產品外觀、參數、性能描述、對比數據等均來自華輝數控工廠內部實驗室，本集團自有產品的檢測和實驗，僅供參考，最終以實物為準。
技術參數
| 參數名稱 | 單位 | S2-1212 | S2-1225 | S3-1225 | S3-1525 |
| 公稱壓? | Ton | 20 | 20 | 30 | 30 |
| ?作?程（X軸） | mm | 1250 | 2500 | 2500 | 2500 |
| ?作?程（Y軸） | mm | 1270 | 1270 | 1270 | 1520 |
| 加?精度 | mm | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| 最?加?板材尺?(?次重定位) | mm | 1270 х 2500 | 1270 х 5000 | 1270 х 5000 | 1520 х 5000 |
| X軸速度 | m/min | 110 | 100 | 110 | 110 |
| Y軸速度 | m/min | 90 | 60 | 90 | 80 |
| 轉盤轉速（T軸） | r/min | 30 | 30 | 30 | 30 |
| 沖頭滑塊最??程 | mm | 60 | 60 | 60 | 60 |
| 最?加?板材厚度 | mm | 4 | 4 | 6 | 6 |
| 板材最?重量 | kg | 120 | 120 | 120 | 120 |
| 最?沖擊頻率（4毫?沖程） | HPM | 1100 | 1100 | 1200 | 1200 |
| 最?沖孔次數（1毫?中?距) | HPM | X-680,Y-580 | X-650,Y-580 | 680 | 680 |
| 最?沖孔次數(25毫?中?距） | HPM | X-320,Y-240 | X-300,Y-240 | 320 | 320 |
| ?位數 | / | 30 | 30 | 30 | 30 |
| 最??次沖孔直徑 | mm | 88.9 | 88.9 | 88.9 | 88.9 |
| 重定位置 | / | Yes | Yes | Yes | Yes |
| 主傳動形式 | / | 全電動伺服?達 | 全電動伺服?達 | 全電動伺服?達 | 全電動伺服?達 |
| 數控軸數 | / | 5 | 5 | 5 | 4 |
| 供?壓? | bar | 6 | 6 | 6 | 6 |
| 電源容量 | kw | 20 | 20 | 20 | 20 |
| 機床重量 | kg | 11000 | 13000 | 13000 | 14000 |
*本頁面所展示產品外觀、參數、性能描述、對比數據等均來自華輝數控工廠內部實驗室，本集團自有產品的檢測和實驗，僅供參考，最終以實物為準。
應用行業
電柜行業
鈑金加工
家電行業
廚具行業
電梯制造業
廣告行業
裝飾燈飾行業
汽車行業

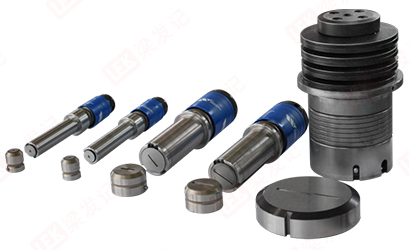

厚轉塔型模具
