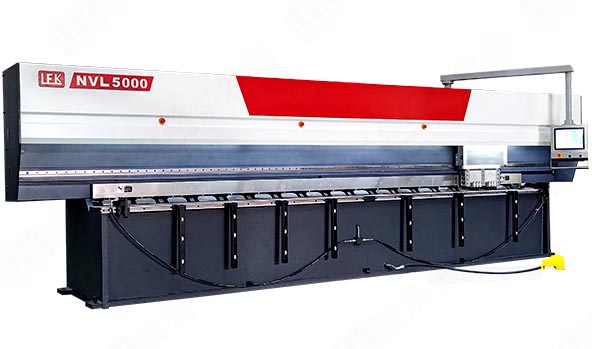

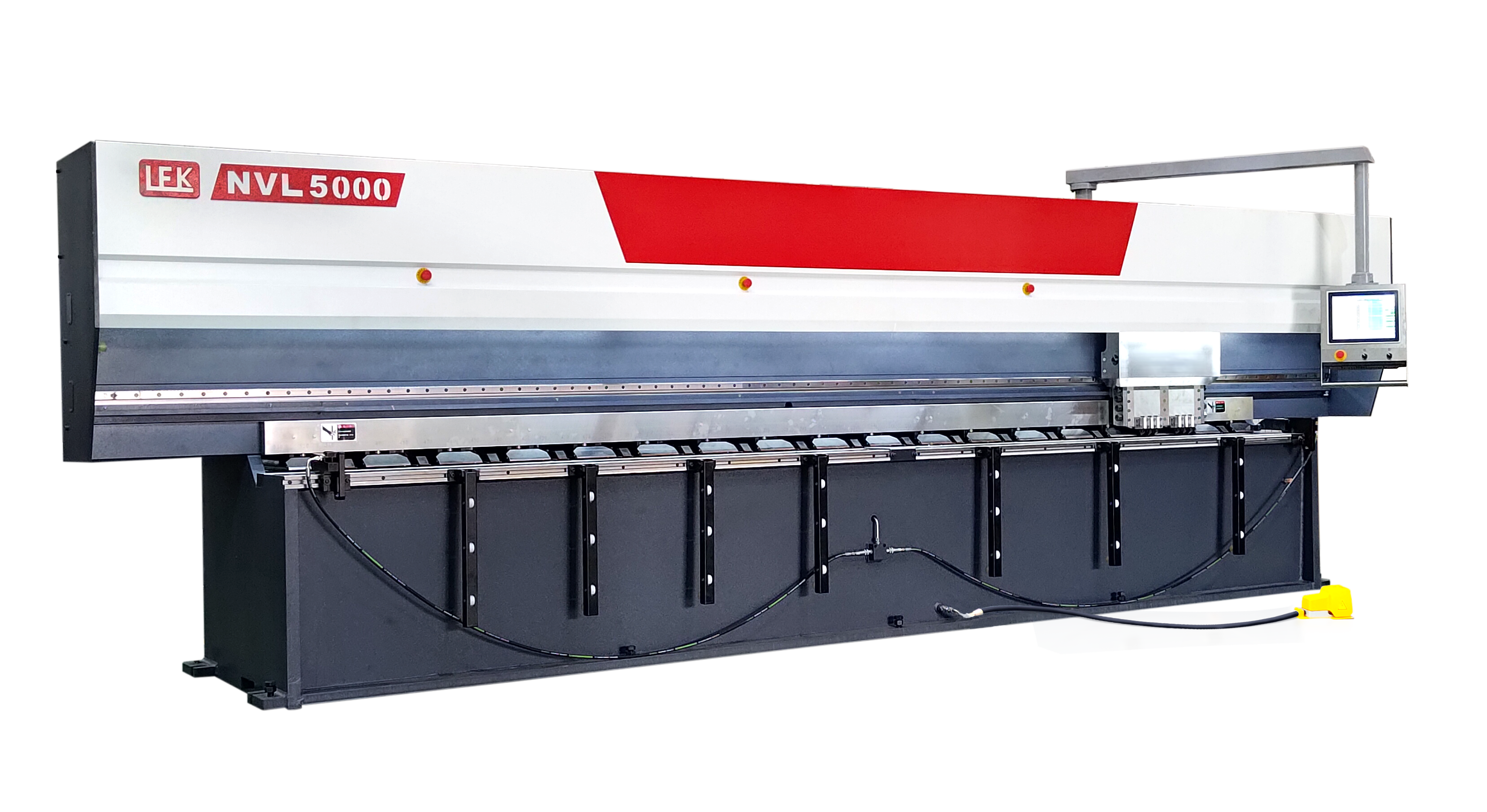

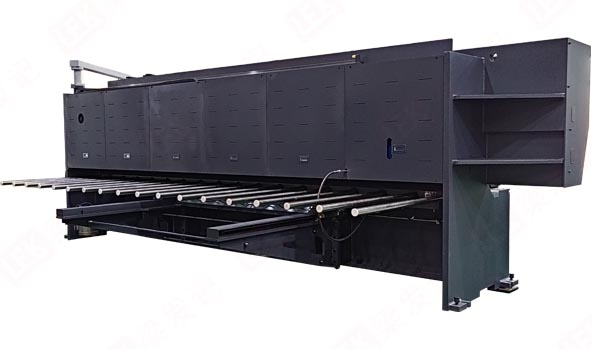

NVL5000
本機架結構采?鋼板焊接?成，經過?溫回?處理，消除內應?，能保持機架恒久性?精度要求； 本機配?專??控數控系統，定位精確?誤，刨槽?度強勁，進?深度穩定； 采?進??精度?輪?條、直線導軌、?精度減速機及?速伺服?達等配合傳動； 液壓式板料夾鉗及液壓式獨?送料夾鉗，保證夾緊?件穩固。
咨詢熱線
400-830-6398

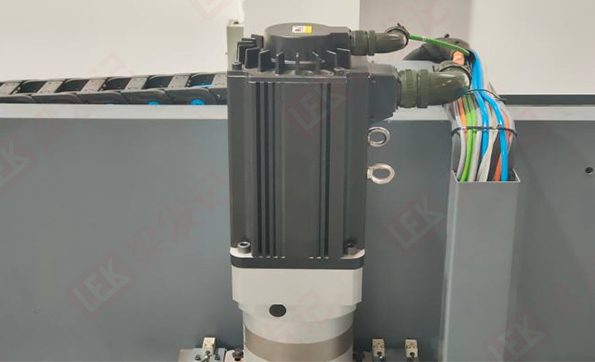

特大功率伺服電機
回程速度最?可達：180m/min;
特大功率主伺服電機，
具有高強勁切削力；
高精度減速機配上高扭力高速伺服馬達傳動；
定位準確，刨槽力度強勁，進刀深度穩定。

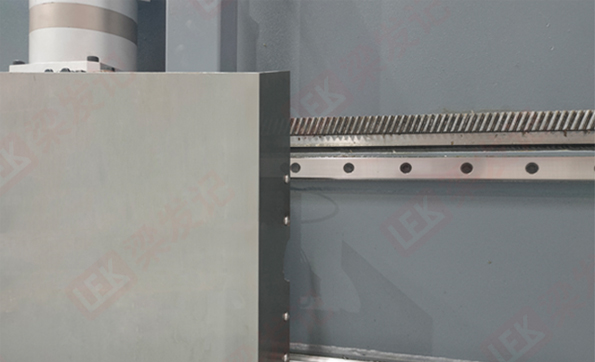

高精度導軌齒條
采用高精度導軌齒條，配合高速伺服馬達，以達到穩定高速移動的效果

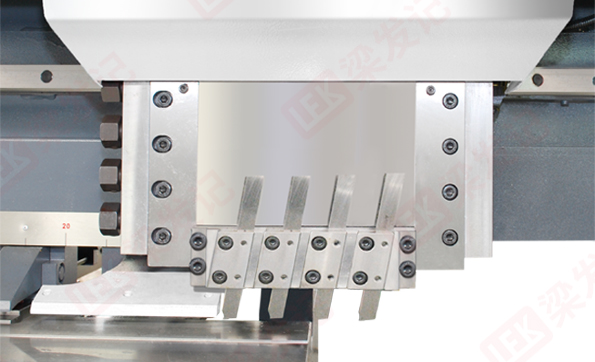

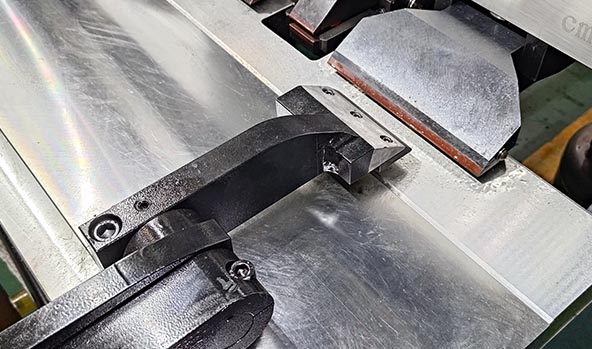

高效率切削刀架
高效率切削刀架可3-6把刨刀同時工作。
從右邊開始進刀，完成刨程后高速回程。

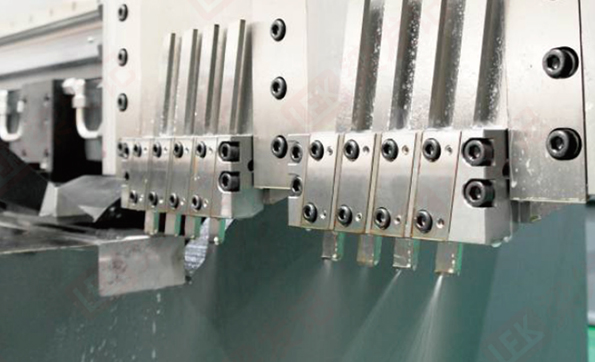

刀架冷卻裝置
刀架帶有噴霧氣冷卻裝置。
刨槽加工時電腦程式智能控制降溫，
有效保護刀具，增加使用壽命。
根據加工材料不同，可選擇：
滴水 / 吹氣 / 噴霧3種不同的降溫方式。

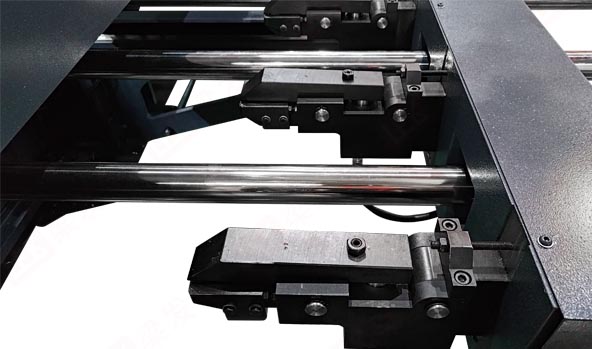

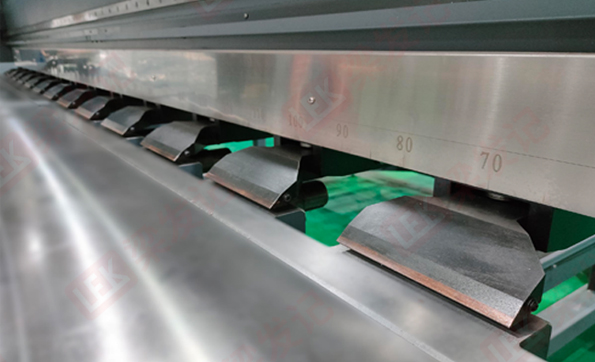

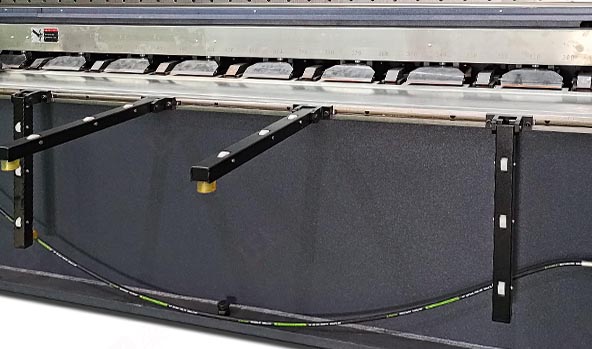

液壓式板料夾鉗
壓力強勁，壓料牢固穩定

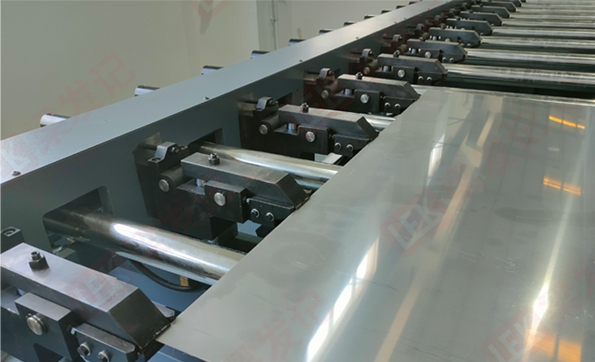

送料后定位裝置
采用伺服電機驅動，
緊湊式設計同步傳動軸。

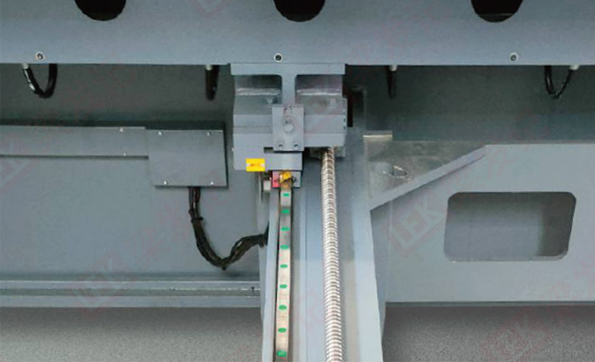

后管位螺桿導軌
采用精密滾珠螺桿和滾珠導軌，
傳動位置精準。

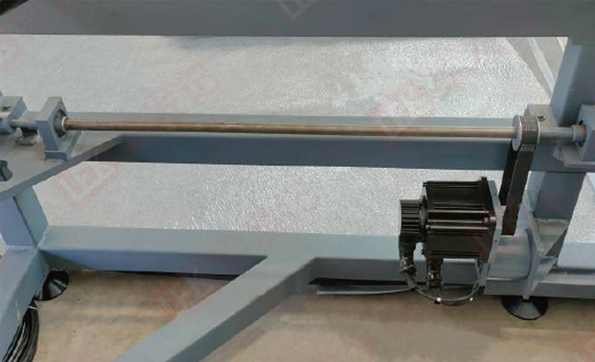

后管位軸傳動
后管位軸傳動同步性高，
可高負載夾緊板材運行。
有效行程：1250mm / 1650mm(選購)
*本頁面所展示產品外觀、參數、性能描述、對比數據等均來自華輝數控工廠內部實驗室，本集團自有產品的檢測和實驗，僅供參考，最終以實物為準。
| 項目名稱 | 型號及參數 | 單位 | |
| NVL-5000 | |||
| 可加工板厚度 | 0.5~4 | mm | |
可加工板寬度 | 9~1250 | mm | |
| 可加工板長度 | 110~5100 | mm | |
刨刀架回程最高可達速度 | 160 | m/min | |
| X軸 | 刨槽刀架左右移動行程 | 5100 | mm |
| 伺服電機功率 | 5.5 | kw | |
| Y軸 | 后送料裝置有效行程 | 1250 | mm |
| 后送料裝置移動速度 | 150 | mm/s | |
| 伺服電機功率 | 1.3 | kw | |
Z軸 （Z1,Z2） | 刀架升降最大行程 | 15 | mm |
| 伺服電機功率 | 0.4*2 | kw | |
送料液壓夾鉗 | 17 | pcs | |
壓料液壓壓 | 18 | pcs | |
液壓站電機功率(380 V/50HZ) | 2.2 | kw | |
| 油箱容量 | 80 | L | |
| 機器重量 | 18000 | lg | |
機器外形尺寸 | 長 | 6800 | mm |
| 寬 | 2730 | mm | |
| 高 | 2050 | mm | |
*本頁面所展示產品外觀、參數、性能描述、對比數據等均來自華輝數控工廠內部實驗室，本集團自有產品的檢測和實驗，僅供參考，最終以實物為準。
電柜行業
鈑金加工
家電行業
廚具行業
電梯制造業
廣告行業
裝飾燈飾行業
汽車行業

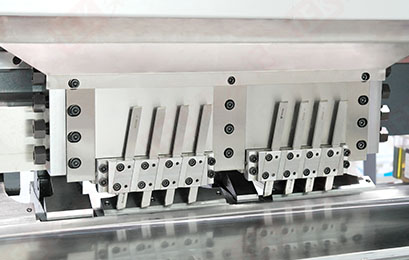

高效率刨槽雙刀架

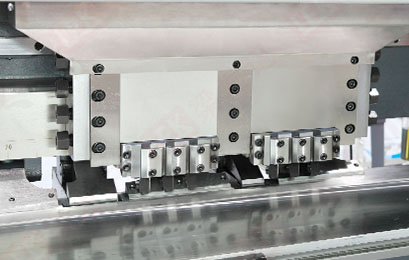

合金刀桿

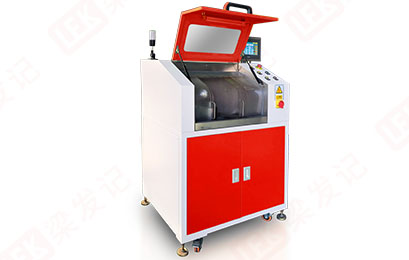

刨槽刀全自動磨刀機
